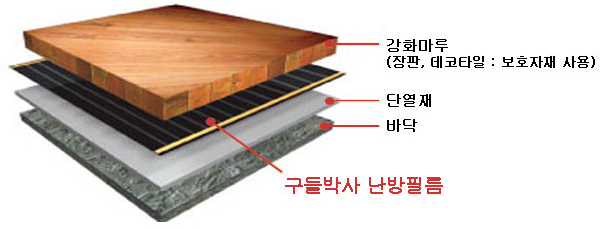

구들박사 난방필름[건식난방]

내부이미지

시공전 준비사항

  • 본 제품은 220V의 전원을 사용하여야 합니다.

  • 사용용도 이외에는 적용하지 마시기 바랍니다.

  • 시공시에는 표준시방서를 참조하시기 바랍니다.

  • 본 제품의 사양은 박스표면에 명시되어 있습니다.

  • 지정된 공구를 사용하여야 합니다.

  • 지정된 부자재를 사용하여야 합니다.

  • 필름에 긁힘이 발생하지 않도록 보관해 주시기 바랍니다.

  • 필름에 못 등이 박히지 않도록 주의해 주시기 바랍니다.

  • 온도조절기 설치장소까지 전원이 공급되었는지 확인합니다.

  • 현장 구조도를 정확하게 숙지합니다.

  • 시공시 필요한 자재와 공구를 자재 출고서에 준하여 완벽하게 준비합니다.

내부이미지

시공 전 제품별 숙지사항

조절기당 설치가능 모듈 수
(4kw 조절기 기준)
제품명 규격(mm) 모듈당
Watt/Volt
모듈 수 적용 범위
구들 박사 노멀-60 600 x 250 34W/220V 100 모듈 일반건식난방용
구들 박사 노멀-90 900 x 250 51W/220V 70 모듈 일반건식난방용, 수면실용
수출용 고온 HH-60 600 x 303 45W/200V 100 모듈 찜질방 벽면용
수출용 고온 HH-30 300 x 300 22W/220V 160 모듈 찜질방 바닥용, 고온용
부자재별 적용범위와 필요도구
종류 적용범위 규격 필요공구
케나프(양마) 장판, 데코타일 1000 x 1000 x2.5mm(t) 자, 칼, 고정테이프
P.E.T 보오드 장판, 데코타일 1000 x 1000 x2.0mm(t) 자, 칼, 고정테이프
에너지-UP 장판(온돌 전용) 1000 x 1000 x1.2mm(t) 자, 칼, 고정테이프
합판 데코타일, 장판 최소 30mm(t) 이상
1220mm x 2440mm
먹줄, 타카, 고정테이프
부직포 장판(최소보호제) 300m x 0.3mm~1.0mm(t) 고정테이프
필름보호제 데코타일 전용 1000mm x 2000mm x 5(t) 칼, 고정테이프

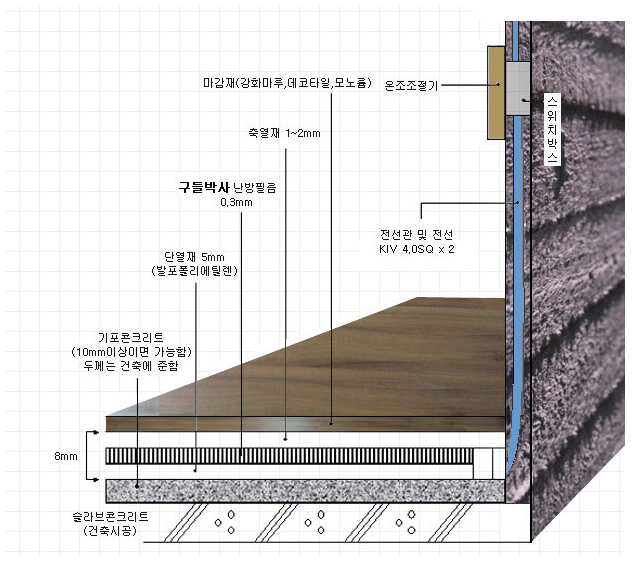

결선도

내부이미지

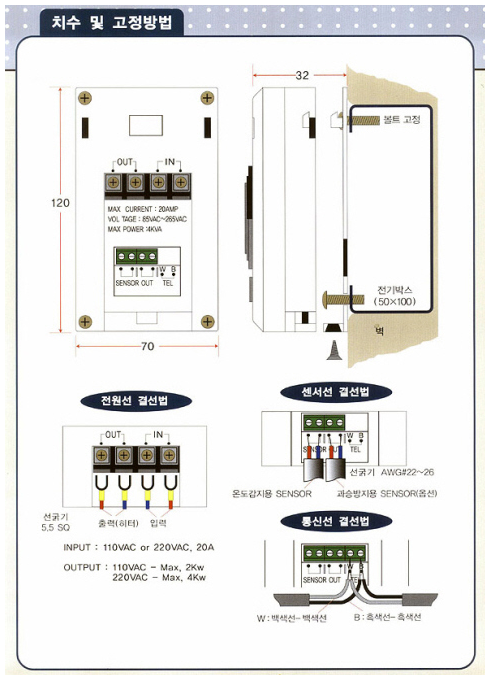

온도조절기 부착 및 센서 선 연결방식

내부이미지

센서의 연결

① 온도조절기 커버를 벗긴 후, 사진과 같이 배선합니다. - 적색선 : 온도감지 센서로 현재 발열되는 온도를 감지하며, 컨트롤러에 표시합니다. - 흑색선 : 과승방지 센서로 설정한 온도이상 발열하면 온도를 자동으로 차단합니다.

  • 내부이미지
  • 내부이미지

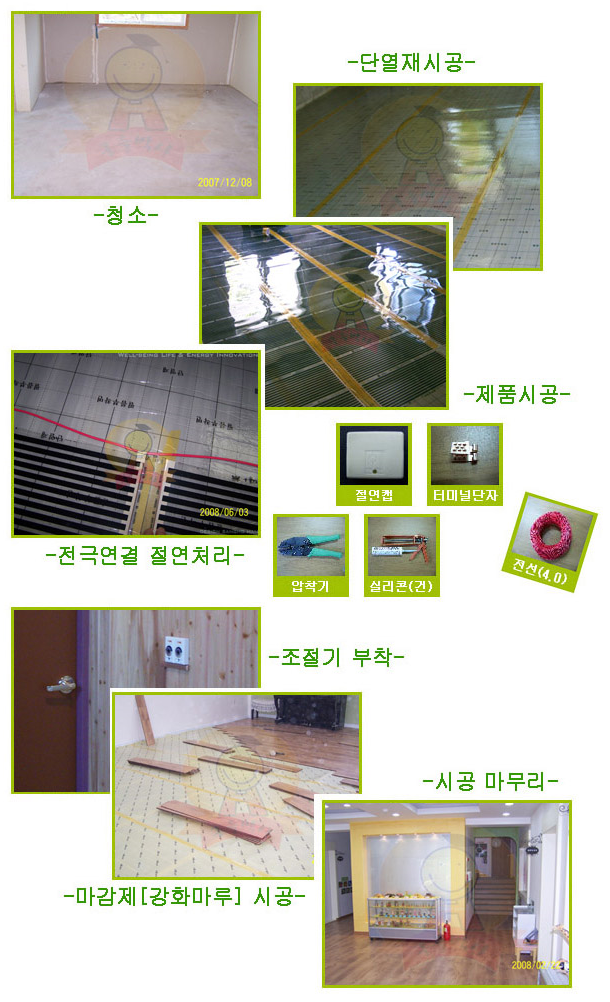

시공순서별 주의사항

  • 1. 난방필름의 배열과 온도조절기 위치를 결정한다.

  • 2. 설치면 바닥을 깨끗이 청소하여 필름에 손상이 가지 않도록 합니다. 특히 못이나 뾰족한 물건은 제거합니다.

  • 3. 단열재를 시공 합니다. 단열재와 단열재면은 OPP테이프로 고정하십시오.

  • 4. 난방필름을 배열합니다. 필름은 벽에서 20cm 거리를 두고 설치하며, 단열재에 OPP테이프로 고정시킵니다.

  • 5. 결선도를 참조하여 결선을 합니다. 필름은 동선이 바닥쪽으로 향하게 하여 동선부분을 동단자의 2/3크기만큼 벗겨 낸 후 단자와 전선을 연결합니다.

  • 6. 연결 부분은, 단자 → 절연고무테이프 → 실리콘 → 안전절연캡 순으로 시공하며, 완벽시공에 임하도록 합니다.

  • 7. 온도센서를 필름 뒷면의 검정띠에 부착합니다. 센서는 아랫목에 설치하여 주시고 과승센서를 설치하여 국부과열이 발생하지 않도록 합니다.

  • 8. 마감재에 따라 부자재(캐나프,에너지-UP,섬유보호제,부직포,합판)를 적합하게 적용하여 안전하게 사용할 수 있도록 합니다.

  • 9. 온도조절기의 사용 시 무리하게 온도를 올리지 않도록 사전에 온도조절기의 기본 설정방법을 숙지하시기 바랍니다.

내부이미지
