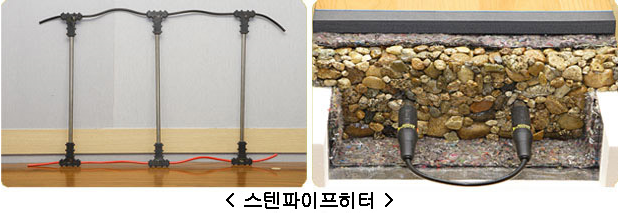

스텐파이프히터

내부이미지

스텐파이프히터 표준설치

내부이미지

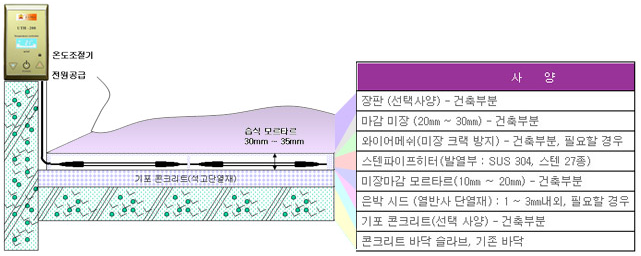

스텐파이프히터 표준설치구조 및 사양

  • 1) 구조 일반
    현열식 바닥난방 방식의 구조는 전력공급을 통하여 열을 발생시키는 발열부의 열을 미장층을 통하여 직접 바닥면에 전달하여 난방을 하는 구조이다.
    가. 회로구성
    발열체를 미장층에 매입할 때는 단선 또는 절연 불량시 결함 구간을 최소화할 수 있도록 세분화되고 구획화된 전기회로가 되도록 구성하여야 한다.
    나. 발열체 매립구조
    발열체는 고장시 고장부위를 쉽게 확인하여 부분적 해체만으로 교체 또는 예비발열체로 대치 가능한 구조로 매립하여야 한다.

  • 2) 배 선
    가. 발열체의 발열부분이나 전선의 결선부위가 노출되지 않도록 하여야 한다.
    나. 전원전선은 KSC 3317(600V 고무절연 캡타이어 케이블)에 규정되어 있는 케이블 SC 3602(600V 비닐절연 비닐 캡타이어 케이블) 또는 이와 동등 이상의 품질을 가진 것을 사용한다.
    다. 전원전선의 허용전류는 그 전원전선에 접속하는 부하의 최대사용전류의 1.3배 이상이어야 한다.
    라. 발열체에서 인출된 리이드선의 접속부는 완전 접속 및 절연되어야 한다.
    마. 콘트롤판의 접속단자에 걸리는 부하는 정격용량을 초과해서는 안 되며 각 단자에 균형이 되도록 접속하여야 한다.

  • 3) 단열층
    선택에 따라서 기포콘크리트나 석고보드를 바닥에 빈틈없이 설치하여 바닥 밑부분으로 손실되는 열을 차단한다.

  • 4) 반사층
    필요할 경우에 한해서 반사층은 바닥으로 확산되는 열을 상층부로 반사시키는 효과를 얻기 위하여 은박시드를 바닥면에 설치한다. 반사 단열재를 깔 때에는 이음매 부분이 100mm정도 겹쳐지도록 한다.

  • 5) 미장모르타르
    반사층을 둘 경우에 시즈히터가 직접 닫지 않게 하고 설치바닥면의 수평을 유지하여 미장층 사이에서 시즈히터가 균일한 높이로 수평 배열되게 한다.

  • 6) 발열강관 설치
    수평으로 정리된 건식 모르타르위에 발열관을 표준 간격(230~250mm)으로 배열한다. 표준 간격으로 균등히 배열되지 않으면 바닥의 열분포가 균일하지 않게 되므로 정확하게 측정하여 배열한다.

  • 7) 온도조절용 온도센서 설치
    온도조절용 온도센서는 배열된 중앙부 발열관의 보호캡에서 발열관쪽으로 200mm~300mm 떨어진곳에 발열관과 온도센서와의 거리가 10mm가 유지 되도록 고정시킨다.

  • 8) 와이어 메쉬 설치
    필요할 경우 시멘트 미장이 균열되지 않도록 와이어메쉬를 설치한다.

  • 9) 최종 마감미장
    시멘모르타르를 시멘트1:모래3의 비율로 잘 혼합하여 20mm~30mm정도의 두께로 균일하게 균열되거나 함몰되는 부분이 없게 수평이 유지되도록 미장한다.

스텐파이프히터 현열식 일반전기 온돌의 연료비 비교

[기준일 : 2008.06.16]

구분 도시가스 등유 LPG 일반전기
(스텐파이프히터)
심야전기
발열량 10,400 kcal/㎥ 8,700 kcal/ℓ 12,000 kcal/kg 860 kcal/kw 860 kcal/kw
효율 81% 64% 81% 95% 95%
단가(원) 711.08원 1509.81원 1828.79원 67.90원 52.10원
1000kcal당 단가 68.4원 173.5원 152.4원 79.0원 60.6원
효율 100% 환산시 1000kcal당 단가 84.4원 271.2원 188.1원 83.1원 63.8원
24시간/
일난방기준적용율
60% 60% 60% 60% 60%
일일 소비량 0.68 kcal 0.82 kcal 0.59 kcal 8.26 kcal 8.26 kcal
평당
난방비
1일 359.8 원 966.9 원 925.3 원 354.2 원 271.8 원
30일 10,794 원 34,674 원 24,059 원 10,627 원 8,154 원
비율 1.02 배 3.26 배 2.26 배 1.00 배 0.77 배
25평 난방비(월) 269,846 원 866,839 원 601,469 원 265,683 원 203,860 원

※ 3.3㎡당 난방에 필요한 열량 : 296kcal/h, 7104kcal/D
※ 일난방시간은 24시간으로 보았을때로 설정하였습니다.
※ 도시가스는 대구지역 업무난방용 요금을, 등유는 보일러등유 요금을 참고하였습니다.

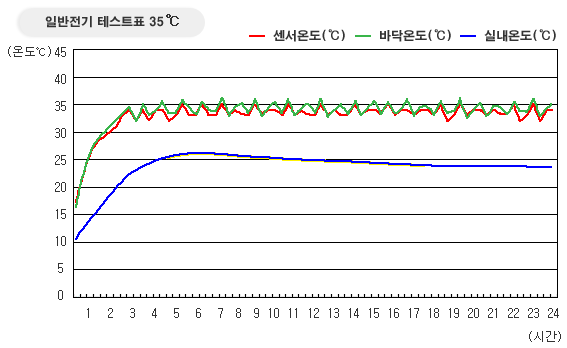

현열식 일반전기 온돌의 1일 온도변화 곡선

내부이미지
